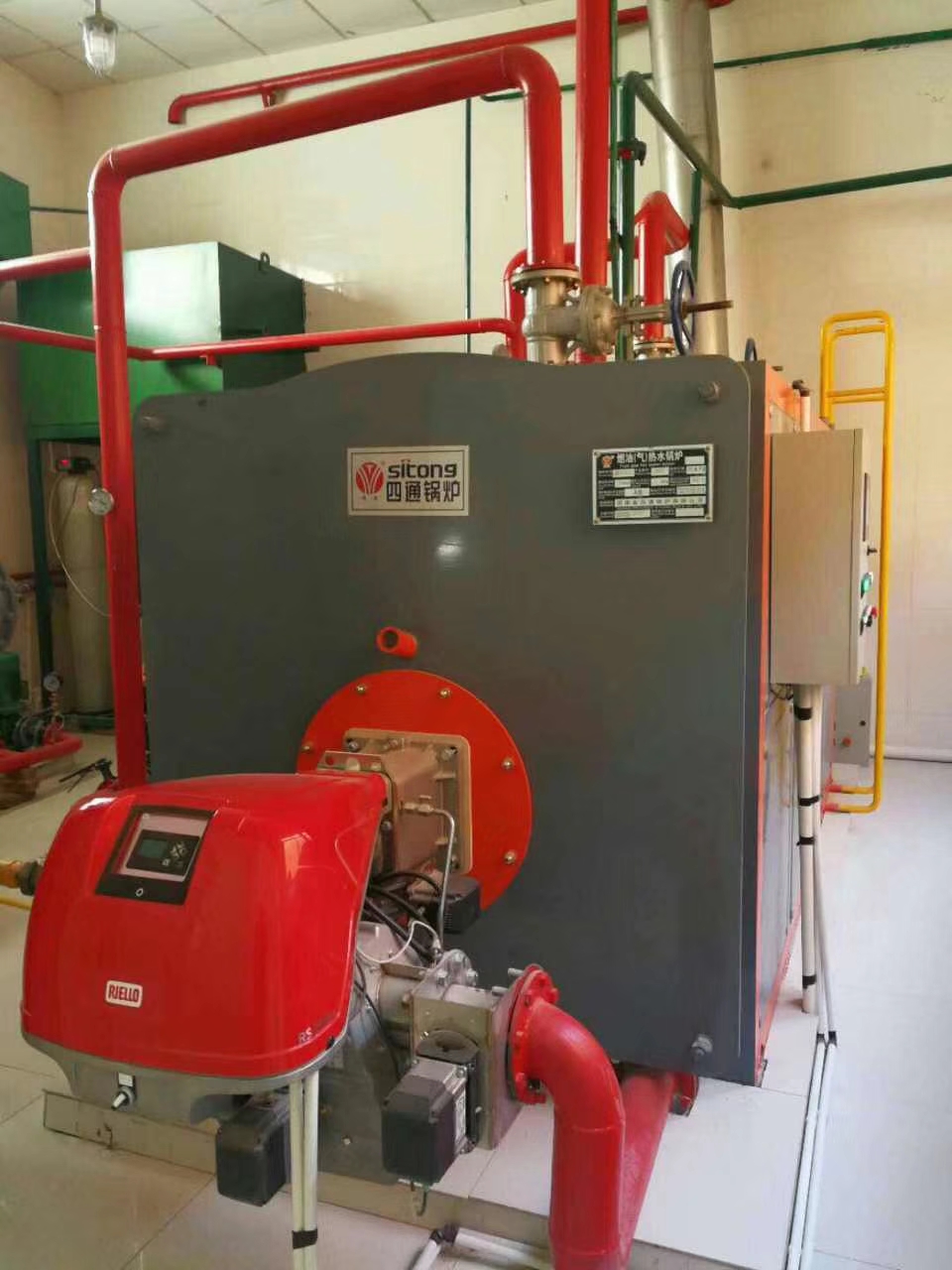

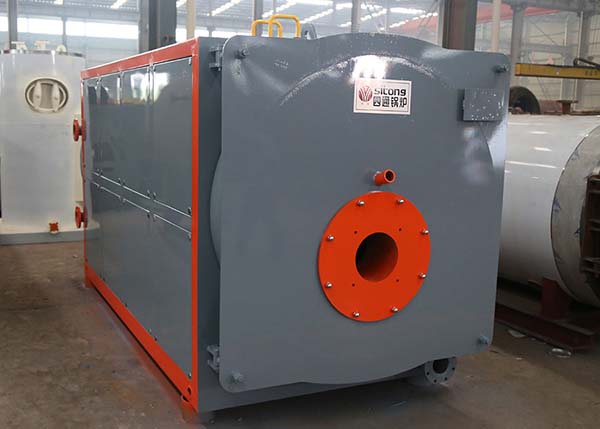

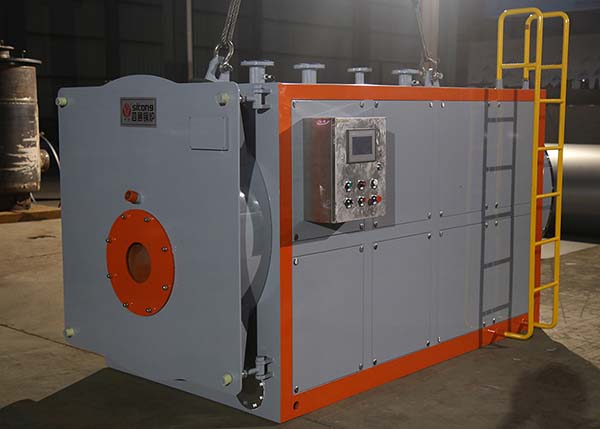

WNS低氮冷凝(內置式)熱水鍋爐采用成熟三回程全濕背式結構，大開啟前煙箱設計、檢修極為方便，采用低氮燃燒大爐膛全混合燃燒并配置高效傳熱螺紋煙管技術，灌輸煙氣外循環(FGR)或全預混表面燃燒技術原理，經測試完全滿足30mg低氮NOx燃燒排放標準，并完全適合30mg低氮要求排放城市供熱需求。

WNS低氮冷凝熱水鍋爐采用大爐膛全波形爐膽設計，匹配合理低氮燃燒機火焰，充分降低爐膛火焰高溫區燃燒溫度，有效控制NOx濃度的升高，徹底滿足低氮排放要求。采用螺紋傳熱計算，螺旋擾動設計原理，通過三維動畫仿真模擬，設計高效傳熱阻力小螺紋煙管，并采用優質無縫鋼管，使其傳熱好、摩擦阻力小、延長使用壽命。裝配隱形FGR煙氣外循環配置,可以滿足30mg低氮燃燒器排放標準，配備西門子電磁閥，根據燃燒器自身燃燒工況控制煙氣流量再循環倍率,達到理想的30mg以下低氮排放。

WNS低氮冷凝熱水鍋爐尾部設置內置冷凝器，全部部件均采用激光切割及冷作工藝，其封板采用ND鋼制作，并選用耐低溫腐蝕螺旋鰭片管，在有限空間內增加傳熱面積、充分吸收尾部煙氣，降低排煙溫度，提高鍋爐熱效率，且其結構為內置式，完全可以不占用鍋爐房空間面積，適用范圍廣。前煙箱設計理念采用雙層雙套內置式迷宮絕熱層和耐熱層二層結構，保溫性能良好，并且煙箱面板及煙箱蓋板均采整體Q245R鍋爐用鋼板制作，鋼板下料采用激光數控切割技術，其變形量小、裝配精度高，焊接成形好。主要開啟方便、密封嚴密，便于用戶檢修和保養。

WNS低氮冷凝熱水鍋爐本體外表面采用保溫性能良好的硅酸鋁氈貼面包敷而成，外框采用優質冷拉板經數控折床加工而成，并成“凹”狀耐壓能力強骨架與前后面板連接組焊，其包裝面板為矩形鑲嵌卡入式裝配，四角均開設有陷形自攻絲孔，并采用304裝飾蓋密封，方便檢修，整體造型美觀、新穎，散熱損失小，提升鍋爐熱效率。
